伊维莱滚珠丝杆需要利用工况来确定负载直径

发布时间:2021-05-13 来源:http://www.ewellix-china.com

如今随着我国现代行业的不断发展,生产逐渐走向自动化。自动化的实现需要大量使用机械代替人工,因此,机械被广泛应用于各行各业,其元件的需求也变大了,其中常见的一种传动元件就是伊维莱滚柱丝杆。它一般应用于在工具和精密机械中,可以将旋转运动转换成线性运动,或将扭矩转换成轴向反复作用力,具有高精度、可逆性和效率高的特点。在大致了解这一元件的同时,我们知道伊维莱滚柱丝杆如何进行选型的吗?下面就由小编为大家详细的解答一下。

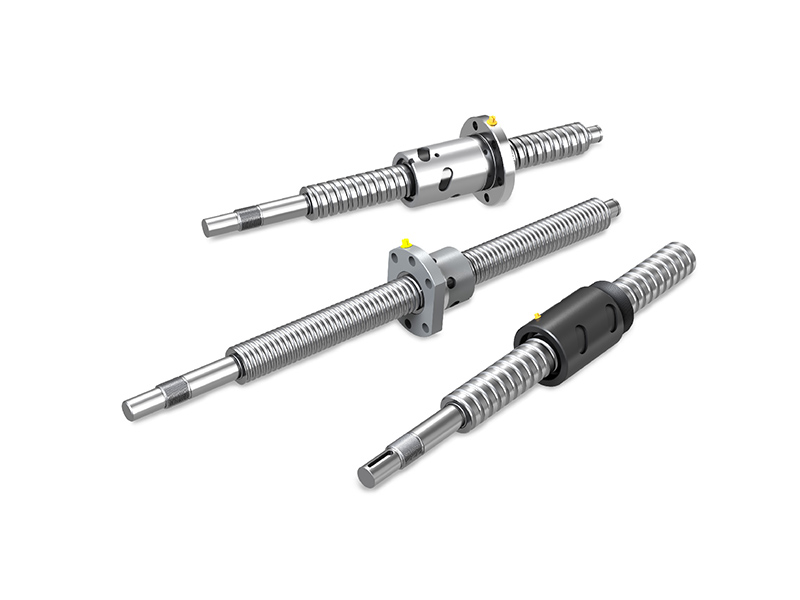

伊维莱滚珠丝杆

一、滚珠丝杠的选型步骤:

1、以负载确定直径。电机性能参数中有输出扭矩,如果还带减速器也要算进去(考虑效率),计算一下实际工况中需要多大推力,滚珠丝杠样本(跟厂家要)有负载参数(即推力参数,一般标示为动负荷和静负荷,看前者即可),选择滚珠丝杠的公称直径。

2、以马达的直线速度和旋转速度确定滚珠丝杠导程。电机确定了就知道输出转速,考虑一下你需要的直线速度,把电机转速(如果带减速器再除以减速比)乘以丝杠导程的值就是直线速度,该值大于需要值即可。

3、以实际需要确定滚珠丝杠长度(总长=工作行程+螺母长度+安全余量+安装长度+连接长度+余量。如果增加了防护,比如护套,需要把护套的伸缩比值考虑进去。

4、以实际需要确定滚珠丝杠精度。一般机械选C7即可,数控机床类选C5的比较多

5、以安装条件和尺寸结构等确定滚珠丝杠螺母形式(螺母有很多结构,不同的螺母结构尺寸略有不同,视情况选择,建议不要选太特殊的。

6、询问所选产品厂家的价格、付款条件和交货时间。这一点设计人员不要以为就是采购的事,事实上很多厂家的产品样本上有的型号它根本就不生产或者不接小额订单,印上去大概是为了显示我是大厂,无所不能造。别等你选完了出完图了其他件按这个型号开始做配件了去购买的时候人家告诉你这个型号交货期需要3、4个月就完蛋了。

7、选择确定安装方式(端部)。这个安装件可以自己设计,也可以买现成的,有标准安装座可选。自己设计注意受力状态,因为丝杠工作时主要受轴向力,径向受力要尽力避免。

8、考虑导向件和安装能力。推荐和滚珠丝杠配套的导向件选择滚珠直线导轨,当然直线轴和直线轴承的搭配是相对经济的选择。

9、根据以上已确定条件绘出滚珠丝杠图纸(主要是端部安装尺寸,这个要详细,要提供形位尺寸和公差)。

以上就是小编为大家带来的关于伊维莱滚柱丝杆的选型,希望对大家带来一定的帮助!伊维莱滚柱丝杆在精密机械中很常见,而精密机械又常常运用于较为重要的领域,所以为了不妨碍正常的生产经营活动,选择一个合适的,恰当的滚柱丝杆十分重要!
